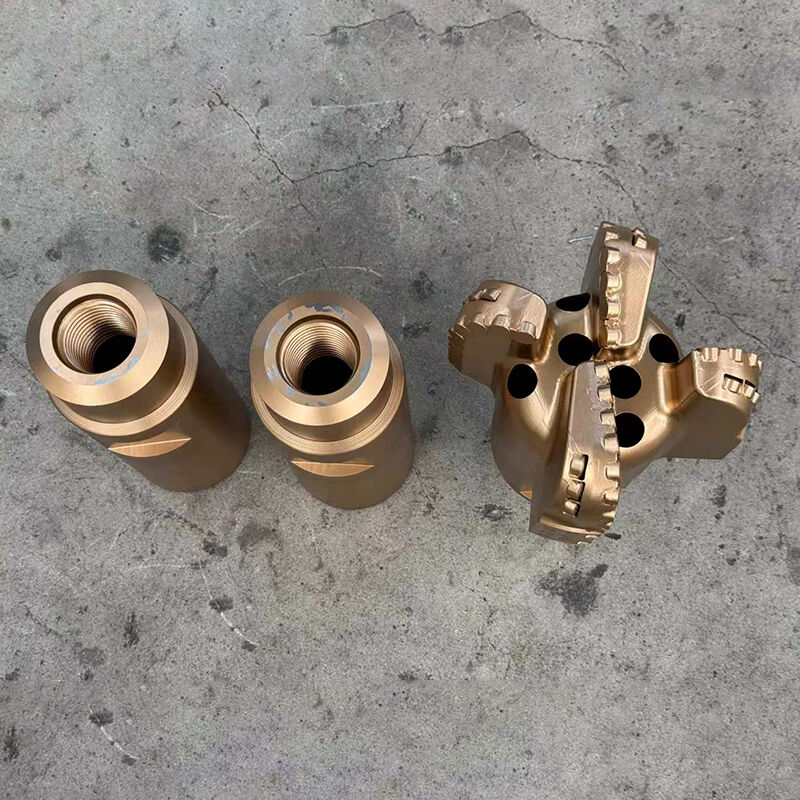

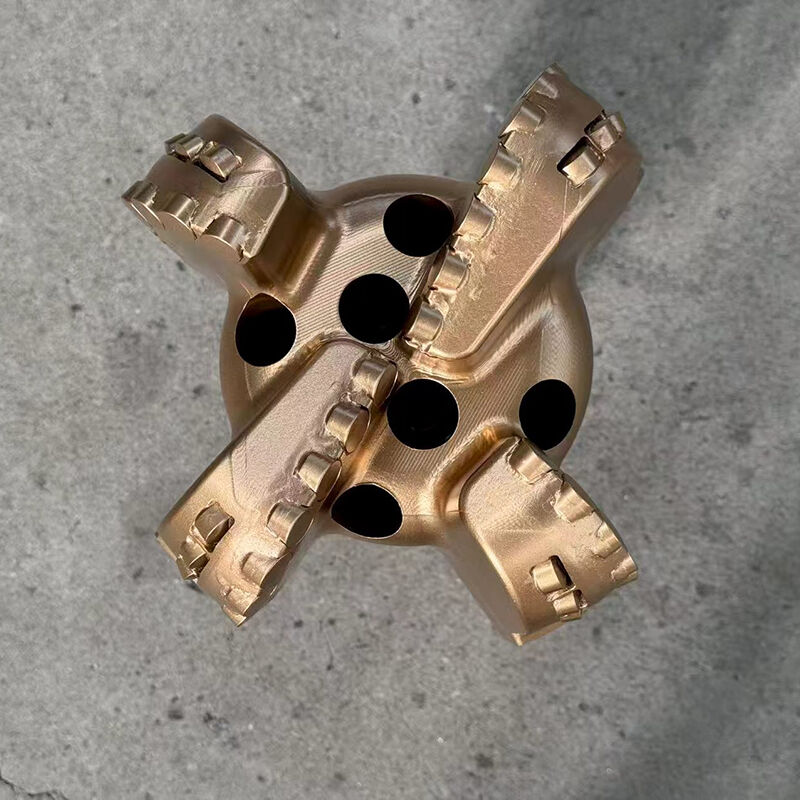

Wysokowydajny wiertniczy bit PDC ze stalowym korpusem i 5 ostrzami do wierceń w odwiertach naftowych
Rdzeniem jest płyta z polikrystalicznego diamentu kompozytowego - spiekanie mikrodrobin diamentu i podłoża z twardego stopu w wysokiej temperaturze i pod wysokim ciśnieniem, która posiada zarówno ultra-wysoką twardość diamentu, jak i wytrzymałość twardego stopu, niczym instalowanie "diamentowych pazurów" na wiertłach.
Sam wiertniczy bit jest zintegrowany i nie posiada ruchomych części. Składa się głównie ze złącza, korpusu wiertła, zębów tnących, dyszy, rowka na urobek i zębów oporowych.
Jego zasada kruszenia skał jest podobna do "skrobaka" - pod wpływem ciśnienia wiercenia i momentu obrotowego, diamentowe zęby tnące penetrują formację, tnąc i zeskrobując skałę niczym nóż krojący masło, ze znacznie wyższą wydajnością niż tradycyjne wiertła walcowe. Odpryski skał są w dużych kawałkach i są wynoszone z odwiertu przez błoto.
Szybka prędkość wiercenia: Wydajność jest o co najmniej 60% wyższa niż w przypadku zwykłych wierteł stopowych
Długa żywotność: Żywotność może osiągnąć 10-30 razy większą niż w przypadku zwykłych wierteł stopowych
Szerokie zastosowanie: Może być stosowany do wierceń naftowych i gazowych, rozwoju łupków gazonośnych, badań geologicznych i górnictwa
Wiertła PDC najlepiej nadają się do formacji miękkich do średnio twardych (poziomy wiercenia około 1-9) i nie nadają się do większych warstw żwirowych i formacji ekstremalnie twardych. Ponadto, ma wady takie jak słaba stabilność termiczna i silna kruchość, i nie może wytrzymać dużych obciążeń udarowych.
|
SPECYFIKACJE PRODUKTU
|
|
nazwa produktu
|
Wiertło PDC z korpusem matrycowym CM1305 o średnicy 5 1/2 cala
|
|
rozmiar
|
5 1/2 cala, 139,7 mm
|
|
numer modelu
|
CM1305
|
|
seria
|
CM
|
|
typ korpusu
|
korpus matrycowy
|
|
rozmiar głównego elementu tnącego
|
13 mm
|
|
liczba dysz
|
5
|
|
liczba ostrzy
|
5
|
|
Moment dokręcania (KN.m)
|
10,4~11,4
|
|
zastosowanie
|
studnia wodna, odwiert naftowy, HDD, eksploracja, itp.
|
|
waga
|
23 kg
|
|
certyfikat
|
SY/T5164, ISO9001:2008
|
|
ZALECANA FORMACJA SKALNA
|
|
formacje miękkie do średnich o niższej wytrzymałości na ściskanie i dobrej wiercalności, takie jak margiel, łupek, węgiel brunatny, piaskowiec, anhydryt, tuf, itp.
|
|
ZALECANE PARAMETRY PRACY
|
|
Prędkość obrotowa (RPM)
|
60~250
|
|
Obciążenie na wiertło (WOB)
|
5~45
|
|
Maks. WOB (KN)
|
80
|
|
Natężenie przepływu (lps)
|
10~25
|
Profil firmy
Crossing Drilling Tools nie tylko zdobyła doskonałą reputację w branżach wiertniczej, budowlanej, HDD (wiercenia poziome kierunkowe), eksploracyjnej, wodociągowej, geotermalnej, górniczej oraz naftowej i gazowej, ale także zyskała szerokie uznanie klientów za wyjątkową niezawodność i jakość produktów. Jesteśmy zaangażowani w rozwój i produkcję szeregu wysokiej jakości narzędzi, w tym wierteł trójstożkowych, wierteł PDC, frezów trójstożkowych (pojedynczych rolek), frezów PDC, wierteł skrawających i otwornic HDD, aby sprostać zróżnicowanym potrzebom naszych klientów.
Nasze starannie zaprojektowane wiertła PDC są specjalnie zoptymalizowane do wierceń kierunkowych. Dzięki wyjątkowej stabilności, trwałości i przyjazności dla "kierunkowości", są w stanie precyzyjnie utrzymać pozycję wiertła w wąskich i złożonych strefach złożowych, zapewniając płynne operacje wiercenia.
Ta unikalna technologia sterowalnych wierteł, w połączeniu z wysokim ROP (szybkością penetracji), wyróżnia Crossing Bit na tle konkurencji i czyni go liderem w branży.
